LEA Cipher 암호화/복호화 과정 이해하기



LEA Cipher 암호화/복호화 과정 이해하기

블록암호 LEA(Lightweight Encryption Algorithm)는 128비트 데이터 블록을 암호화하는 알고리즘으로 128, 192, 256비트 비밀키를 사용할 수 있으며 요구되는 안전성 기준에 따라 용도가 구분될 수 있다 1. LEA ��

cryptosecurity.tistory.com

LEA Cipher 암호화와 복호화 규격과 구조, 과정을 이해하고 보시길 바랍니다.







LEA.h

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
#ifndef _LEA_H_
#define _LEA_H_

#include <stdio.h>
#include <stdlib.h>
#include <string.h>

typedef unsigned char BYTE; //1byte
typedef unsigned long int WORD; //4byte

int ROL(int i, WORD value);
int ROR(int i, WORD value);
void KeySchedule_128(BYTE *K, WORD *RK);
void KeySchedule_192(BYTE *K, WORD *RK);
void KeySchedule_256(BYTE *K, WORD *RK);
void Encrypt(int Nr, WORD *RK, BYTE *P, BYTE *C);
void Decrypt(int Nr, WORD *RK, BYTE *D, BYTE *C);

#else
#endif
 cs





LEA.cpp

delta 상수 정하기

1
2
3
4
5
6
7
8
9
10
11
12
#include "LEA.h"

WORD delta[8] = {
    0xc3efe9db,
    0x44626b02,
    0x79e27c8a,
    0x78df30ec,
    0x715ea49e,
    0xc785da0a,
    0xe04ef22a,
    0xe5c40957
};
 cs



Rotate Left & Rotate Right 함수 구현

1
2
3
4
5
6
7
8
9
10
11
//32비트 비트열 x의 i비트 좌측 순환이동
int ROL(int i, WORD value)
{
    return (value << i) | (value >> (32 - i));
}

//32비트 비트열 x의 i비트 우측 순환이동
int ROR(int i, WORD value)
{
    return (value >> i) | (value << (32 - i));
}
 cs



LEA-128 키 스케줄링 함수 구현

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
void KeySchedule_128(BYTE *K, WORD *RK)
{
    WORD T[4];

    memcpy(T, K, 16); //8*16 = 128

    int i;
    for (i = 0; i < 24; i++)
    {
        T[0] = ROL(1, T[0] + ROL(i, delta[i % 4]));
        T[1] = ROL(3, T[1] + ROL(i + 1, delta[i % 4]));
        T[2] = ROL(6, T[2] + ROL(i + 2, delta[i % 4]));
        T[3] = ROL(11, T[3] + ROL(i + 3, delta[i % 4]));
        RK[i * 6 + 0] = T[0];
        RK[i * 6 + 1] = T[1];
        RK[i * 6 + 2] = T[2];
        RK[i * 6 + 3] = T[1];
        RK[i * 6 + 4] = T[3];
        RK[i * 6 + 5] = T[1];
    }
}
 cs





LEA-192 키 스케줄링 함수 구현

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
void KeySchedule_192(BYTE *K, WORD *RK)
{
    WORD T[6];

    memcpy(T, K, 24); //8*24 = 192

    int i;
    for (i = 0; i < 28; i++)
    {
        T[0] = ROL(1, T[0] + ROL(i, delta[i % 6]));
        T[1] = ROL(3, T[1] + ROL(i + 1, delta[i % 6]));
        T[2] = ROL(6, T[2] + ROL(i + 2, delta[i % 6]));
        T[3] = ROL(11, T[3] + ROL(i + 3, delta[i % 6]));
        T[4] = ROL(13, T[4] + ROL(i + 4, delta[i % 6]));
        T[5] = ROL(17, T[5] + ROL(i + 5, delta[i % 6]));
        RK[i * 6 + 0] = T[0];
        RK[i * 6 + 1] = T[1];
        RK[i * 6 + 2] = T[2];
        RK[i * 6 + 3] = T[3];
        RK[i * 6 + 4] = T[4];
        RK[i * 6 + 5] = T[5];
    }
}
 cs



LEA-256 키 스케줄링 함수 구현

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
void KeySchedule_256(BYTE *K, WORD *RK)
{
    WORD T[8];

    memcpy(T, K, 32); //8*32 = 256

    int i;
    for (i = 0; i < 32; i++)
    {
        T[(6 * i + 0) % 8] = ROL(1, T[(6 * i + 0) % 8] + ROL(i, delta[i % 8]));
        T[(6 * i + 1) % 8] = ROL(3, T[(6 * i + 1) % 8] + ROL(i + 1, delta[i % 8]));
        T[(6 * i + 2) % 8] = ROL(6, T[(6 * i + 2) % 8] + ROL(i + 2, delta[i % 8]));
        T[(6 * i + 3) % 8] = ROL(11, T[(6 * i + 3) % 8] + ROL(i + 3, delta[i % 8]));
        T[(6 * i + 4) % 8] = ROL(13, T[(6 * i + 4) % 8] + ROL(i + 4, delta[i % 8]));
        T[(6 * i + 5) % 8] = ROL(17, T[(6 * i + 5) % 8] + ROL(i + 5, delta[i % 8]));
        RK[i * 6 + 0] = T[(i * 6 + 0) % 8];
        RK[i * 6 + 1] = T[(i * 6 + 1) % 8];
        RK[i * 6 + 2] = T[(i * 6 + 2) % 8];
        RK[i * 6 + 3] = T[(i * 6 + 3) % 8];
        RK[i * 6 + 4] = T[(i * 6 + 4) % 8];
        RK[i * 6 + 5] = T[(i * 6 + 5) % 8];
    }
}
 cs



LEA 암호화 함수 구현

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
void Encrypt(int Nr, WORD *RK, BYTE *P, BYTE *C)
{
    WORD X_Round[4]; //32 * 4 =128BIT
    WORD X_NextRound[4];

    memcpy(X_Round, P, 16);

    int i, j, k;
    for (i = 0; i < Nr; i++)
    {
        X_NextRound[0] = ROL(9, (X_Round[0] ^ RK[i * 6 + 0]) + (X_Round[1] ^ RK[i * 6 + 1]));
        X_NextRound[1] = ROR(5, (X_Round[1] ^ RK[i * 6 + 2]) + (X_Round[2] ^ RK[i * 6 + 3]));
        X_NextRound[2] = ROR(3, (X_Round[2] ^ RK[i * 6 + 4]) + (X_Round[3] ^ RK[i * 6 + 5]));
        X_NextRound[3] = X_Round[0];

        memcpy(X_Round, X_NextRound, 16);
    }

    memcpy(C, X_NextRound, 16);
}
 cs



LEA 복호화 함수 구현

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
void Decrypt(int Nr, WORD *RK, BYTE *D, BYTE *C)
{
    WORD X_Round[4];
    WORD X_NextRound[4];

    memcpy(X_Round, C, 16);

    int i;
    for (i = 0; i < Nr; i++)
    {
        X_NextRound[0] = X_Round[3];
        X_NextRound[1] = (ROR(9, X_Round[0]) - (X_NextRound[0] ^ RK[((Nr - i - 1) * 6) + 0])) ^ RK[((Nr - i - 1) * 6) + 1];
        X_NextRound[2] = (ROL(5, X_Round[1]) - (X_NextRound[1] ^ RK[((Nr - i - 1) * 6) + 2])) ^ RK[((Nr - i - 1) * 6) + 3];
        X_NextRound[3] = (ROL(3, X_Round[2]) - (X_NextRound[2] ^ RK[((Nr - i - 1) * 6) + 4])) ^ RK[((Nr - i - 1) * 6) + 5];

        memcpy(X_Round, X_NextRound, 16);
    }

    memcpy(D, X_Round, 16);
}
 cs





main.cpp

LEA 암호화 복호화 테스트 해보기

1. LEA-128 암호화, 복호화 테스트하기



Nb : 16, Nk : 16, Nr : 24

Key : 0f 1e 2d 3c 4b 5a 69 78 87 96 a5 b4 c3 d2 e1 f0

Plaintext : 10 11 12 13 14 15 16 17 18 19 1a 1b 1c 1d 1e 1f



다음의 Key로 Plaintext를 암호화 해서 Ciphertext를 구하고, 다시 Ciphertext를 복호화해서 Plaintext를 구해보자.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
#include "LEA.h"

int main()
{
    int i;

    BYTE K[16] =
    {
        0x0f, 0x1e, 0x2d, 0x3c, 0x4b, 0x5a, 0x69, 0x78, 0x87, 0x96, 0xa5, 0xb4, 0xc3, 0xd2, 0xe1, 0xf0
    };

    BYTE P[16] =
    {
        0x10, 0x11, 0x12, 0x13, 0x14, 0x15, 0x16, 0x17, 0x18, 0x19, 0x1a, 0x1b, 0x1c, 0x1d, 0x1e, 0x1f
    };

    WORD RoundKey[144] = { 0, };
    BYTE C[16] = { 0 };
    BYTE D[16] = { 0 };

    KeySchedule_128(K, RoundKey);

    printf("Key : ");
    for (i = 0; i < 16; i++)
    {
        printf("0x%02x ", K[i]);
    }
    printf("\n\n");

    printf("Plaintext :  ");
    for (i = 0; i < 16; i++)
    {
        printf("0x%02x ", P[i]);
    }
    printf("\n\n");

    Encrypt(24, RoundKey, P, C);
    printf("Ciphertext : ");
    for (i = 0; i < 16; i++)
    {
        printf("0x%02x ", C[i]);
    }
    printf("\n\n");

    Decrypt(24, RoundKey, D, C);
    printf("Plaintext :  ");
    for (i = 0; i < 16; i++)
    {
        printf("0x%02x ", D[i]);
    }
    printf("\n");

    return 0;
}
 cs

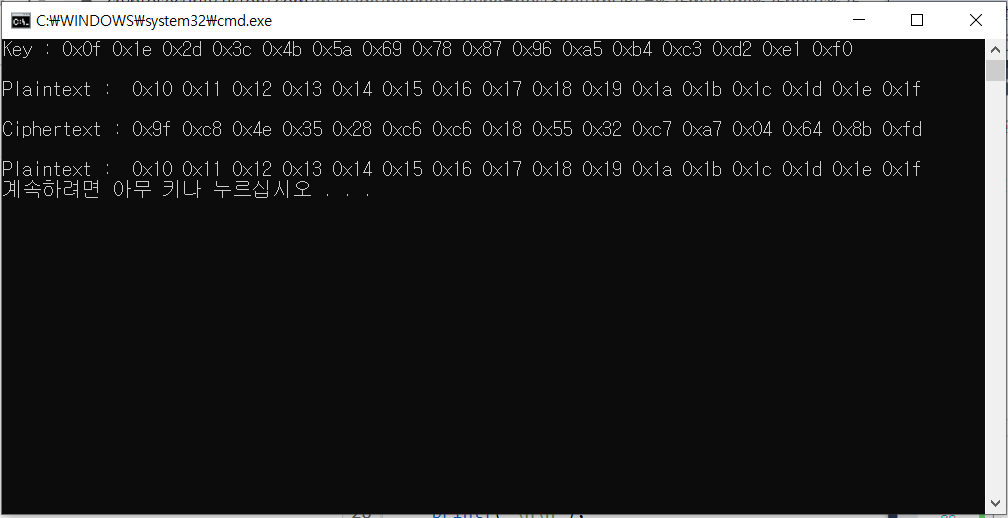

==실행결과==





2. LEA-192 암호화 복호화 테스트하기



Nb : 16, Nk : 24, Nr : 28

Key : 0f 1e 2d 3c 4b 5a 69 78 87 96 a5 b4 c3 d2 e1 f0 f0 e1 d2 c3 b4 a5 96 87

Plaintext : 20 21 22 23 24 25 26 27 28 29 2a 2b 2c 2d 2e 2f



다음의 Key로 Plaintext를 암호화 해서 Ciphertext를 구하고, 다시 Ciphertext를 복호화해서 Plaintext를 구해보자.



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
#include "lea.h"

int main()
{
    int i;

    BYTE K[24] =
    {
        0x0f, 0x1e, 0x2d, 0x3c, 0x4b, 0x5a, 0x69, 0x78, 0x87, 0x96, 0xa5, 0xb4, 0xc3, 0xd2, 0xe1, 0xf0, 0xf0, 0xe1, 0xd2, 0xc3, 0xb4, 0xa5, 0x96, 0x87
    };


    BYTE P[16] =
    {
        0x20, 0x21, 0x22, 0x23, 0x24, 0x25, 0x26, 0x27, 0x28, 0x29, 0x2a, 0x2b, 0x2c, 0x2d, 0x2e, 0x2f
    };

    WORD RoundKey[168] = { 0, };
    BYTE C[16] = { 0 };
    BYTE D[16] = { 0 };

    KeySchedule_192(K, RoundKey);

    printf("Key : ");
    for (i = 0; i < 24; i++)
    {
        printf("0x%02x ", K[i]);
    }
    printf("\n\n");

    printf("Plaintext :  ");
    for (i = 0; i < 16; i++)
    {
        printf("0x%02x ", P[i]);
    }
    printf("\n\n");

    Encrypt(28, RoundKey, P, C);
    printf("Ciphertext : ");
    for (i = 0; i < 16; i++)
    {
        printf("0x%02x ", C[i]);
    }
    printf("\n\n");

    Decrypt(28, RoundKey, D, C);
    printf("Plaintext :  ");
    for (i = 0; i < 16; i++)
    {
        printf("0x%02x ", D[i]);
    }
    printf("\n");

    return 0;
}
 cs

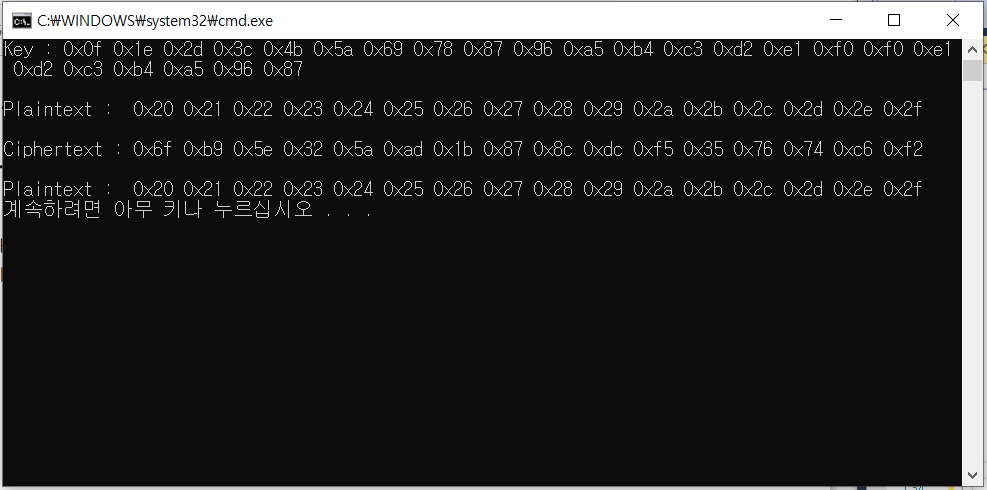

==실행결과==







3. LEA-256 암호화, 복호화 테스트하기



Nb : 16, Nk : 32, Nr : 32

Key : 0f 1e 2d 3c 4b 5a 69 78 87 96 a5 b4 c3 d2 e1 f0 f0 e1 d2 c3 b4 a5 96 87

Plaintext : 20 21 22 23 24 25 26 27 28 29 2a 2b 2c 2d 2e 2f



다음의 Key로 Plaintext를 암호화 해서 Ciphertext를 구하고, 다시 Ciphertext를 복호화해서 Plaintext를 구해보자.



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
#include "lea.h"

int main()
{
    int i;
    BYTE K[32] =
    {
        0x0f, 0x1e, 0x2d, 0x3c, 0x4b, 0x5a, 0x69, 0x78, 0x87, 0x96, 0xa5, 0xb4, 0xc3, 0xd2, 0xe1, 0xf0, 0xf0, 0xe1, 0xd2, 0xc3, 0xb4, 0xa5, 0x96, 0x87, 0x78, 0x69, 0x5a, 0x4b, 0x3c, 0x2d, 0x1e, 0x0f
    };

    BYTE P[16] =
    {
        0x30, 0x31, 0x32, 0x33, 0x34, 0x35, 0x36, 0x37, 0x38, 0x39, 0x3a, 0x3b, 0x3c, 0x3d, 0x3e, 0x3f
    };

    WORD RoundKey[192] = { 0, };
    BYTE C[16] = { 0 };
    BYTE D[16] = { 0 };

    KeySchedule_256(K, RoundKey);

    printf("Key : ");
    for (i = 0; i < 32; i++)
    {
        printf("0x%02x ", K[i]);
    }
    printf("\n\n");

    printf("Plaintext :  ");
    for (i = 0; i < 16; i++)
    {
        printf("0x%02x ", P[i]);
    }
    printf("\n\n");

    Encrypt(32, RoundKey, P, C);
    printf("Ciphertext : ");
    for (i = 0; i < 16; i++)
    {
        printf("0x%02x ", C[i]);
    }
    printf("\n\n");

    Decrypt(32, RoundKey, D, C);
    printf("Plaintext :  ");
    for (i = 0; i < 16; i++)
    {
        printf("0x%02x ", D[i]);
    }
    printf("\n");
    return 0;
}
 cs

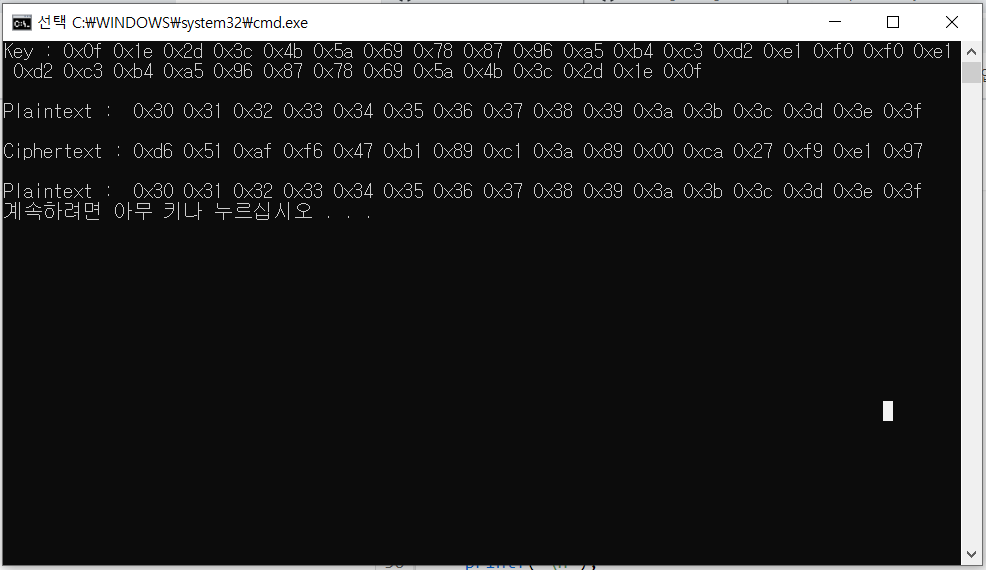

==실행결과==





LEA 암호화, 복호화 전체 c언어 코드 보기

github.com/K-subin/LEA

'Cipher analysis > LEA' 카테고리의 다른 글

LEA Cipher 암호화/복호화 과정 이해하기  (0) 2020.10.14

블록암호 LEA(Lightweight Encryption Algorithm)는 128비트 데이터 블록을 암호화하는 알고리즘으로 128, 192, 256비트 비밀키를 사용할 수 있으며 요구되는 안전성 기준에 따라 용도가 구분될 수 있다



1. LEA 규격

LEA를 각 키 길이에 따라 LEA-128, LEA-192, LEA-256으로 구분한다.

  • 블록 길이 : Nb 바이트
  • 비밀키 길이 : Nk 바이트
  • 라운드 수 : Nr



LEA 암호화 및 복호화 과정

LEA의 전체적인 동작 과정은 다음과 같다.





2. LEA 암호화

LEA의 암호화 과정은 k비트 키 K로부터 Nr개의 192비트 암호화용 라운드키 RK_i (0 ≤ i ≤ (Nr - 1))를 생성하는 키 스케줄 함수 KeySchedule_k와, 라운드키 RK_i 및 라운드 함수 Round를 이용하여 128비트 평문 P를 128비트 암호문 C로 변환하는 암호화 함수 Encrypt로 구성된다.



2.1. 암호화 키 스케줄

키 K로부터 암호화 과정에 필요한 Nr개의 192비트 암호화 라운드키 RK_i (0 ≤ i ≤ (Nr - 1))들을 생성하는 키 스케줄 과정을 설명한다



- 상수

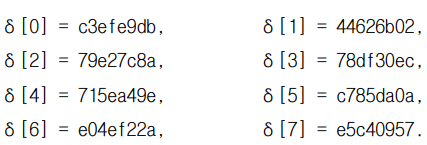

키 스케줄 함수에서 사용되는 32비트 상수들 δ[i] (0 ≤ i ≤ 7)는 다음과 같다



- LEA-128 암호화 키 스케줄링

128비트 키 K = (K[0], K[1], … , K[15])에 대해 LEA-128의 암호화를 위해 사용되는 키 스케줄 함수 KeySchedule-128은 24개의 192비트 암호화 라운드키 RK_i = (RK_i[0], RK_i[1], … , RK_i[5]) (0 ≤ i ≤ 23)를 다음 알고리즘3과 같이 생성한다.

이 과정에서 128비트 내부상태 변수 T = (T[0], T[1], T [2], T[3])가 사용된다



- LEA-192 암호화 키 스케줄링

192비트 키 K = (K[0], K[1], … , K[23])에 대해 LEA-192의 암호화를 위해 사용되는 키 스케줄 함수 KeySchedule-192는 28개의 192비트 암호화 라운드키 RK_i = (RK_i[0], RK_i[1] , … , RK_i[5]) (0 ≤ i ≤ 27)를 알고리즘4와 같이 생성한다.

이 과정에서 192비트 내부상태 변수 T = (T[0], T[1], … , T[5])가 사용된다.



- LEA-256 암호화 키 스케줄링

256비트 키 K = (K[0], K[1], … , K[31])에 대해 LEA-256의 암호화를 위해 사용되는 키 스케줄 함수 KeySchedule2 e5n 6 c는 32개의 192비트 암호화 라운드키 RK_i = (RK_i[0], RK_i[1], … , RK_i[5]) (0 ≤ i ≤ 31)를 알고리즘5와 같이 생성한다.

이 과정에서 256비트 내부상태 변수 T = (T[0], T[1], … , T[7])가 사용된다.







2.2. 암호화 함수

- 암호화 라운드 함수

알고리즘 1에서 i (0 ≤ i ≤ (Nr - 1))번째 라운드의 라운드 함수 Round는 128비트 내부상태 변수 X_i = (X_i[0], X_i[1], X_i[2], X_i[3])와 198비트 라운드키 RK_i = (RK_i[0], RK_i[1], … , RK_i[5])로부터 알고리즘 2를 수행하여 새로운 128비트 내부상태 변수 X_i+1 = (X_(i+1)[0], X_(i+1)[1], X_(i+1)[2], X_(i+1)[3])을 생성한다.



- 암호화 함수

LEA의 암호화 함수 Encrypt는 k비트 키 K에 대해 키 스케줄 함수 KeySchedulekenc을 수행하여 생성된 Nr개의 192비트 라운드키 RK_i = (RK_i[0], RK_i[1], … , RK_i[5]) (0 ≤ i ≤ (Nr - 1))와 128비트 평문 P = (P[0], P[1], … , P[15])를 입력받아 알고리즘 1을 수행하여 128비트 암호문 C = (C[0], C[1], … , C[15])를 출력한다.



다음은 암호화 과정의 i번째 라운드 함수를 도식화한 것이다.









3. LEA 복호화

LEA의 복호화 과정은 k비트 키 K로부터 Nr개의 192비트 복호화용 라운드키 RK_i (0 ≤ i ≤ (Nr - 1))를 생성하는 키 스케줄 함수 KeySchedule_k와, 라운드키 RK_i및 라운드 함수 Round를 이용하여 128비트 암호문 C를 128비트 평문 P로 변환하는 복호화 함수 Decrypt로 구성된다.



3.1. 복호화 키 스케줄링

키 K로부터 복호화 과정에 필요한 Nr개의 복호화 라운드키 RK_i (0 ≤ i ≤ (Nr - 1))들을 생성하는 키 스케줄 과정을 설명한다. 암호화 라운드키와 복호화 라운드키는

인 관계를 제외하면 동일한 방법으로 생성되며, 동일한 상수가 사용된다.





3.2. 복호화 함수

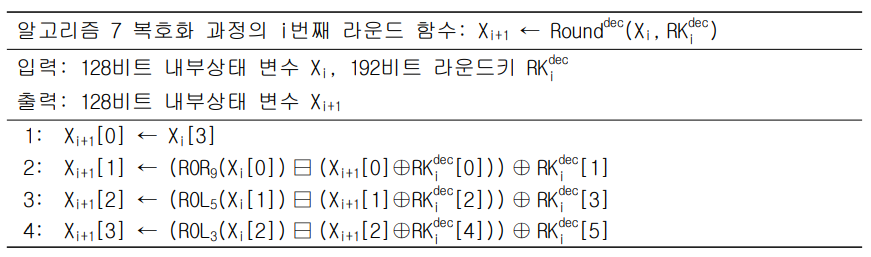

- 복호화 라운드 함수

알고리즘 6에서 i (0 ≤ i ≤ (Nr - 1))번째 라운드의 라운드 함수 Round는 128비트 내부상태 변수 Xi = (Xi[0], Xi[1], Xi[2], Xi[3]) 와 192비트 라운드키 RK_i = (RK_i[0], RK_i[1], … , RK_i[5]) 로 부터 알고리즘 7을 수행하여 새로운 128비트 내부상태 변수 X_(i+1) = (X_(i+1)[0], X_(i+1)[1], X_(i+1)[2], X_(i+1)[3]) 을 생성한다.

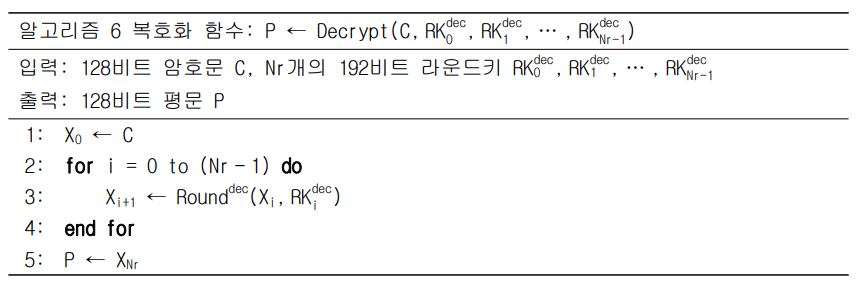

- 복호화 함수

LEA의 복호화 함수 Decrypt는 k비트 키 K에 대해 키 스케줄 함수 KeySchedule_k을 수행하여 생성된 Nr개의 192비트 라운드키 RK_i = (RK_i[0], RK_i[1], … , RK_i[5]) (0 ≤ i ≤ (Nr - 1)) 와 128비트 암호문 C = (C[0], C[1], … , C[15])를 입력받아 알고리즘 6을 수행하여 128 비트 평문 P = (P[0], P[1], … , P[15])를 출력한다.

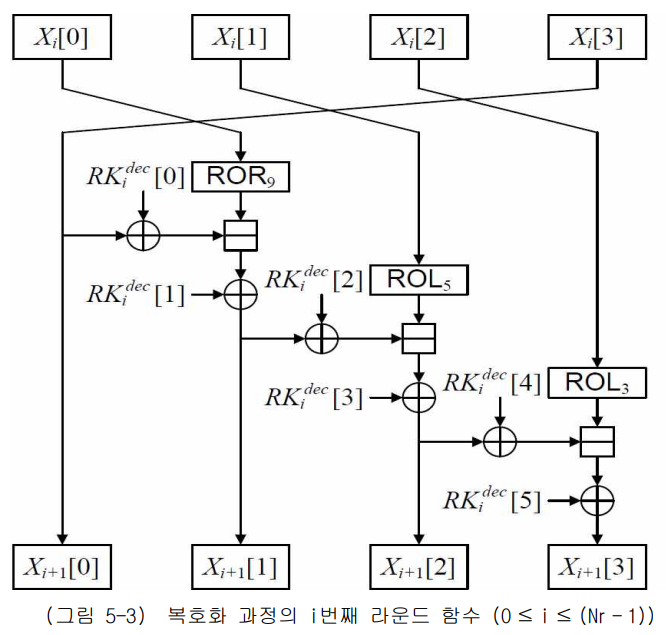

다음은 복호화 과정의 i번째 라운드 함수를 도식화 한 것이다.









출처 : 128비트 블록암호 LEA 규격서, NSR 국가보안기술연구소

'Cipher analysis > LEA' 카테고리의 다른 글

LEA Cipher 암호화, 복호화 C언어로 구현하기  (0) 2020.10.14

[ AES 암호의 특징과 구조 ]

cryptosecurity.tistory.com/29



AES 암호의 특징과 구조

AES의 특징 1. 128비트 블록단위로 암호화하는 대칭 암호 알고리즘 2. 키의 비트 길이는 128, 192, 256비트 3. 10/12/14 라운드 4. SPN 구조 5. 바이트 단위의 연산 위주 AES의 구조 1. SubBytes 2. ShiftRows 3...

cryptosecurity.tistory.com





AES Cipher 암호화, 복호화 파이썬으로 구현하기

1. Sbox, ISBox, RC 설정

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
# Rijndael S-box
Sbox =  [ 0x63, 0x7c, 0x77, 0x7b, 0xf2, 0x6b, 0x6f, 0xc5, 0x30, 0x01, 0x67,
        0x2b, 0xfe, 0xd7, 0xab, 0x76, 0xca, 0x82, 0xc9, 0x7d, 0xfa, 0x59,
        0x47, 0xf0, 0xad, 0xd4, 0xa2, 0xaf, 0x9c, 0xa4, 0x72, 0xc0, 0xb7,
        0xfd, 0x93, 0x26, 0x36, 0x3f, 0xf7, 0xcc, 0x34, 0xa5, 0xe5, 0xf1,
        0x71, 0xd8, 0x31, 0x15, 0x04, 0xc7, 0x23, 0xc3, 0x18, 0x96, 0x05,
        0x9a, 0x07, 0x12, 0x80, 0xe2, 0xeb, 0x27, 0xb2, 0x75, 0x09, 0x83,
        0x2c, 0x1a, 0x1b, 0x6e, 0x5a, 0xa0, 0x52, 0x3b, 0xd6, 0xb3, 0x29,
        0xe3, 0x2f, 0x84, 0x53, 0xd1, 0x00, 0xed, 0x20, 0xfc, 0xb1, 0x5b,
        0x6a, 0xcb, 0xbe, 0x39, 0x4a, 0x4c, 0x58, 0xcf, 0xd0, 0xef, 0xaa,
        0xfb, 0x43, 0x4d, 0x33, 0x85, 0x45, 0xf9, 0x02, 0x7f, 0x50, 0x3c,
        0x9f, 0xa8, 0x51, 0xa3, 0x40, 0x8f, 0x92, 0x9d, 0x38, 0xf5, 0xbc,
        0xb6, 0xda, 0x21, 0x10, 0xff, 0xf3, 0xd2, 0xcd, 0x0c, 0x13, 0xec,
        0x5f, 0x97, 0x44, 0x17, 0xc4, 0xa7, 0x7e, 0x3d, 0x64, 0x5d, 0x19,
        0x73, 0x60, 0x81, 0x4f, 0xdc, 0x22, 0x2a, 0x90, 0x88, 0x46, 0xee,
        0xb8, 0x14, 0xde, 0x5e, 0x0b, 0xdb, 0xe0, 0x32, 0x3a, 0x0a, 0x49,
        0x06, 0x24, 0x5c, 0xc2, 0xd3, 0xac, 0x62, 0x91, 0x95, 0xe4, 0x79,
        0xe7, 0xc8, 0x37, 0x6d, 0x8d, 0xd5, 0x4e, 0xa9, 0x6c, 0x56, 0xf4,
        0xea, 0x65, 0x7a, 0xae, 0x08, 0xba, 0x78, 0x25, 0x2e, 0x1c, 0xa6,
        0xb4, 0xc6, 0xe8, 0xdd, 0x74, 0x1f, 0x4b, 0xbd, 0x8b, 0x8a, 0x70,
        0x3e, 0xb5, 0x66, 0x48, 0x03, 0xf6, 0x0e, 0x61, 0x35, 0x57, 0xb9,
        0x86, 0xc1, 0x1d, 0x9e, 0xe1, 0xf8, 0x98, 0x11, 0x69, 0xd9, 0x8e,
        0x94, 0x9b, 0x1e, 0x87, 0xe9, 0xce, 0x55, 0x28, 0xdf, 0x8c, 0xa1,
        0x89, 0x0d, 0xbf, 0xe6, 0x42, 0x68, 0x41, 0x99, 0x2d, 0x0f, 0xb0,
        0x54, 0xbb, 0x16]

# Rijndael Inverted S-box
ISbox = [ 0x52, 0x09, 0x6a, 0xd5, 0x30, 0x36, 0xa5, 0x38, 0xbf, 0x40, 0xa3,
        0x9e, 0x81, 0xf3, 0xd7, 0xfb , 0x7c, 0xe3, 0x39, 0x82, 0x9b, 0x2f,
        0xff, 0x87, 0x34, 0x8e, 0x43, 0x44, 0xc4, 0xde, 0xe9, 0xcb , 0x54,
        0x7b, 0x94, 0x32, 0xa6, 0xc2, 0x23, 0x3d, 0xee, 0x4c, 0x95, 0x0b,
        0x42, 0xfa, 0xc3, 0x4e , 0x08, 0x2e, 0xa1, 0x66, 0x28, 0xd9, 0x24,
        0xb2, 0x76, 0x5b, 0xa2, 0x49, 0x6d, 0x8b, 0xd1, 0x25 , 0x72, 0xf8,
        0xf6, 0x64, 0x86, 0x68, 0x98, 0x16, 0xd4, 0xa4, 0x5c, 0xcc, 0x5d,
        0x65, 0xb6, 0x92 , 0x6c, 0x70, 0x48, 0x50, 0xfd, 0xed, 0xb9, 0xda,
        0x5e, 0x15, 0x46, 0x57, 0xa7, 0x8d, 0x9d, 0x84 , 0x90, 0xd8, 0xab,
        0x00, 0x8c, 0xbc, 0xd3, 0x0a, 0xf7, 0xe4, 0x58, 0x05, 0xb8, 0xb3,
        0x45, 0x06 , 0xd0, 0x2c, 0x1e, 0x8f, 0xca, 0x3f, 0x0f, 0x02, 0xc1,
        0xaf, 0xbd, 0x03, 0x01, 0x13, 0x8a, 0x6b , 0x3a, 0x91, 0x11, 0x41,
        0x4f, 0x67, 0xdc, 0xea, 0x97, 0xf2, 0xcf, 0xce, 0xf0, 0xb4, 0xe6,
        0x73 , 0x96, 0xac, 0x74, 0x22, 0xe7, 0xad, 0x35, 0x85, 0xe2, 0xf9,
        0x37, 0xe8, 0x1c, 0x75, 0xdf, 0x6e , 0x47, 0xf1, 0x1a, 0x71, 0x1d,
        0x29, 0xc5, 0x89, 0x6f, 0xb7, 0x62, 0x0e, 0xaa, 0x18, 0xbe, 0x1b ,
        0xfc, 0x56, 0x3e, 0x4b, 0xc6, 0xd2, 0x79, 0x20, 0x9a, 0xdb, 0xc0,
        0xfe, 0x78, 0xcd, 0x5a, 0xf4 , 0x1f, 0xdd, 0xa8, 0x33, 0x88, 0x07,
        0xc7, 0x31, 0xb1, 0x12, 0x10, 0x59, 0x27, 0x80, 0xec, 0x5f , 0x60,
        0x51, 0x7f, 0xa9, 0x19, 0xb5, 0x4a, 0x0d, 0x2d, 0xe5, 0x7a, 0x9f,
        0x93, 0xc9, 0x9c, 0xef , 0xa0, 0xe0, 0x3b, 0x4d, 0xae, 0x2a, 0xf5,
        0xb0, 0xc8, 0xeb, 0xbb, 0x3c, 0x83, 0x53, 0x99, 0x61 , 0x17, 0x2b,
        0x04, 0x7e, 0xba, 0x77, 0xd6, 0x26, 0xe1, 0x69, 0x14, 0x63, 0x55,
        0x21, 0x0c, 0x7d]

# Round constant for Key schedule
RC = [ 0x01, 0x02, 0x04, 0x08, 0x10, 0x20, 0x40, 0x80, 0x1B, 0x36]
 cs





2. 16byte를 4x4 행렬(state)로 변환하고 출력해주는 함수 구현하기

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
#-- 16바이트를 4x4 행렬(state)로 변환
def block2state(in_block):
    new_state = []
    for col in range(4):
        new_col = [ in_block[col*4+i] for i in range(4) ]
        new_state.append(new_col)
    return new_state

#-- (4x4 state) 출력
def hex_print(state):
    print('[', end='')
    for i in range(4):
        print('[%02x, %02x, %02x, %02x]' \
              %(state[i][0], state[i][1], state[i][2], state[i][3]), end='')
        if i<3:
            print(', ', end='')
    print(']')
 cs







3. 유한체 GF(2^8) 상에서의 곱셈 함수 구현하기

1
2
3
4
5
6
7
8
9
10
11
12
13
14
#-- xtime 유한체 GF(2^8)에서의 곱셈 (다항식에 x를 곱하기)
def xtime(x):
    y = (x << 1) & 0xff
    if x >= 128:
        y ^= 0x1b
    return y

#-- MixColumn 용 '0x02' 곱하기
def m02(x):
    return xtime(x)

#-- MixColumn 용 '0x03' 곱하기
def m03(x):
    return m02(x)^x
 cs







4. 한 Column에 대한 MixColumns 연산, SBox 연산, Xor연산 함수 구현하기

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
#-- 한 Column에 대한 MixColumns 연산
    # [ [2, 3, 1, 1], [1, 2, 3, 1], [1, 1, 2, 3], [3, 1, 1, 2] ]
def MC_Col(col):
    new_col = [0]*4
    new_col[0] = m02(col[0]) ^ m03(col[1]) ^ col[2] ^ col[3]
    new_col[1] = col[0] ^ m02(col[1]) ^ m03(col[2]) ^ col[3]
    new_col[2] = col[0] ^ col[1] ^ m02(col[2]) ^ m03(col[3])
    new_col[3] = m03(col[0]) ^ col[1] ^ col[2] ^ m02(col[3])
    return new_col

#-- 한 column에 대한 Sbox
def SubByte_Col(col):
    new_col = [ Sbox[col[i]] for i in range(4) ]
    return new_col

#-- 한 Column의 XOR
def Xor_Col(c1, c2):
    new_col = [ c1[i]^c2[i] for i in range(4) ]
    return new_col
 cs







5. SubBytes, ShiftRows, MixColums, AddRoundKey 함수 구현하기

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
#-- SubBytes
def SubBytes(state):
    new_state = []
    for col in range(4):
        new_col = [ Sbox[ state[col][i] ] for i in range(4) ]
        new_state.append(new_col)
    return new_state

#-- ShiftRows
def ShiftRows(state):
    new_state = []
    for col in range(4):
        new_col = [ state[(col+i)%4][i] for i in range(4) ]
        new_state.append(new_col)
    return new_state

#-- MixColumns
def MixColumns(state):
    new_state = []
    for col in range(4):
        new_col = MC_Col(state[col])
        new_state.append(new_col)
    return new_state

#-- AddRoundkey
def AddRoundKey(state, rkey):
    new_state = []
    for col in range(4):
        new_col = [ state[col][i] ^ rkey[col][i] for i in range(4) ]
        new_state.append(new_col)
    return new_state
 cs







6. 라운드 함수 구현하기

1
2
3
4
5
6
7
8
#-- 라운드 함수
def AES_Round(state, rkey):
    new_state = copy.deepcopy(state)
    new_state2 = SubBytes(new_state)
    new_state3 = ShiftRows(new_state2)
    new_state4 = MixColumns(new_state3)
    new_state5 = AddRoundKey(new_state4, rkey)
    return new_state5
 cs







7. key schedule 함수 구현하기

[ AES key schedule에서만 사용되는 4바이트 변환함수 ]

    -  바이트 rotation -> Sbox 적용 -> RoundConstant 적용

1
2
3
4
5
6
def KeySR(col, round):
    new_col = Rotl(col)
    round_constant = [ RC[round-1], 0, 0, 0]
    new_col2 = SubByte_Col(new_col)
    new_col3 = Xor_Col(new_col2, round_constant)
    return new_col3
 cs



[ AES Encrytion용 Key schedule ]

   - 입력: 암호키 (4x4 state)

   - 출력: 11개의 라운드키(4x4 state)

   - 출력 rkey = [ rkey[0], rkey[1], ... , rkey[10] ]

   - rkey[r] = [ [rk00, rk10, rk20, rk30], ... , [rk03, rk13, rk23, rk33] ]

1
2
3
4
5
6
7
8
9
10
11
12
13
14
def key_schedule_Enc(key_state):
    rkey = [ copy.deepcopy(key_state) ]
    for round in range(1,11):
        new_state = []
        new_w0 = Xor_Col(rkey[round-1][0], KeySR(rkey[round-1][3], round))
        new_state.append(new_w0)
        new_w1 = Xor_Col(rkey[round-1][1], new_w0)
        new_state.append(new_w1)
        new_w2 = Xor_Col(rkey[round-1][2], new_w1)
        new_state.append(new_w2)
        new_w3 = Xor_Col(rkey[round-1][3], new_w2)
        new_state.append(new_w3)
        rkey.append(new_state)
    return rkey
 cs







8. AES 128 암호화 구현하기

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
#-- AES-128 암호화
def AES_Enc(pt, key):
    rkey = key_schedule_Enc(key)
    state = copy.deepcopy(pt)
    new_state = AddRoundKey(state, rkey[0])
    for i in range(1,10):  # 1,2,...,9
        out_state = AES_Round(new_state, rkey[i])
        new_state = copy.deepcopy(out_state)
        print(i, ': ', end ='')
        hex_print(new_state)
    #-- final round
    new_state2 = SubBytes(new_state)
    new_state3 = ShiftRows(new_state2)
    new_state4 = AddRoundKey(new_state3, rkey[10])
    return new_state4
 cs

final round (10라운드) 부분은 MixColums이 없기 때문에 따로 써준다.





9. 암호화 테스트

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
def main():
    # 테스트 벡터: FIPS 197 - AES (page 33)
    block = [ 0x32, 0x43, 0xf6, 0xa8, 0x88, 0x5a, 0x30, 0x8d, \
            0x31, 0x31, 0x98, 0xa2, 0xe0, 0x37, 0x07, 0x34 ]
    key = [ 0x2b, 0x7e, 0x15, 0x16, 0x28, 0xae, 0xd2, 0xa6, \
            0xab, 0xf7, 0x15, 0x88, 0x09, 0xcf, 0x4f, 0x3c ]

    in_state = block2state(block)
    key_state = block2state(key)

    print('plaintext =')
    hex_print(in_state)
    print('key=')
    hex_print(key_state)

    new_state = AES_Enc(in_state, key_state)
    print('ciphertext=')
    hex_print(new_state)

if __name__ == '__main__':
    main()
 cs



== 실행결과 ==



'Cipher analysis > AES' 카테고리의 다른 글

AES 암호의 특징과 구조  (0) 2020.10.12
[Python] AES, Hash 구현 - Crypto 모듈 이용  (0) 2020.09.12

AES의 특징

1. 128비트 블록단위로 암호화하는 대칭 암호 알고리즘

2. 키의 비트 길이는 128, 192, 256비트

3. 10/12/14 라운드

4. SPN 구조

5. 바이트 단위의 연산 위주





AES의 구조













1. SubBytes

2. ShiftRows

3. MixColumns

4. AddRoundKey

















- 마지막 라운드에는 MixColumns 수행하지 않음

- 구현 효율성과 암호화 / 복호화 대칭성에 유리하기 때문



SubBytes

Rijndaek field : GF(2^8) = GF(2)[X] / <m(x)>

M(x) = x^8+x^4+x^3+x+1

SubBytes 함수 : y = S(x) = Ax^(-1) + b

-> GF(2^8)에서 mod m(x) 상에서의 inverse계산

- >Affine 변환 적용(GF(2) 상)



AES의 S-Box



ShiftRows

각 행을 위로부터 0,1,2,3 만큼 왼쪽으로 회전

MixColumns 과 함께 확산효과를 위하여 사용



MixColumns

- 열 단위 확산함수

- 각 열을 GF(2^8) 상의 벡터로 간주한 선형 변환

- 각 열을 c(x) = 03x^3 + 01x^2 + 01x + 02와 mod x^4 + 1 상에서 곱한다.

- b(x) = c(x) * a(x) mod x^4 + 1





AES 라운드 함수의 테이블 구조 구현 1

- SubBytes, ShiftRows, MixColums



AES 라운드 함수의 테이블 구조 구현 2

- AddRoundKey



'Cipher analysis > AES' 카테고리의 다른 글

[Python] AES Cipher 암호화, 복호화 구현하기  (0) 2020.10.12
[Python] AES, Hash 구현 - Crypto 모듈 이용  (0) 2020.09.12

[ AES, Hash 구현 - Crypto 모듈 이용 ]



1.cmd에서 pycryptodomex 패키지 설치





2.x버전 -> pycrypto

3.x버전 -> pycryptodome

윈도우 -> pycryptodomex











2. 모듈 설정

1
2
3
import hashlib
from Crypto.Cipher import AES
from Crypto import Random
 cs



3. AES길이 설정

1
BS = AES.block_size
 cs

AES에서 BLOCK_SIZE = 16byte

BS=16





4. Encrypt 함수

1
2
3
4
def encrypt(key, plain):
        iv = Random.new().read(BS)
        cipher = AES.new(key, AES.MODE_CBC, iv)
        return iv + cipher.encrypt(plain)
 cs
  • iv는 random함수를 이용해 BS길이만큼 설정
  • AES함수를 이용해 암호화 준비 설정
  • iv + encrypt 값 반환



4. decrypt 함수

1
2
3
4
def decrypt(key, enc):
        iv = enc[:BS]
        cipher = AES.new(key, AES.MODE_CBC, iv)
        return cipher.decrypt(enc[BS:])
 cs
  • iv는 암호화할 때와 같아야 한다.
  • AES함수를 이용해 암호화 준비 설정
  • Iv 제외한 decrypt 값 반환



5. Hash함수로 키 생성

1
2
# hash algoritm 이용해 키 생성
key = hashlib.sha256(Random.new().read(32)).digest()
 cs
  • Hashlib 모듈 이용해 hash algoritm사용
  • Sha256으로 key 생성



6. AES로 암호화 복호화 실행하기

1
2
3
4
5
6
7
8
9
10
message="nice to meet you"
print(message)

#encrypt
enc=encrypt(key, message)
print(enc)

#decrypt
dec=decrypt(key, enc)
print(dec)
 cs







=== 실행 결과 ===



'Cipher analysis > AES' 카테고리의 다른 글

[Python] AES Cipher 암호화, 복호화 구현하기  (0) 2020.10.12
AES 암호의 특징과 구조  (0) 2020.10.12

+ Recent posts

티스토리툴바
